ADI 單通道和雙通道RF混頻器是業內首款集成寬帶LO放大器、可編程RF巴倫和IF濾波器以及IF放大器的產品，支持無線基礎設施和軟件定義無線電應用的寬帶工作模式。

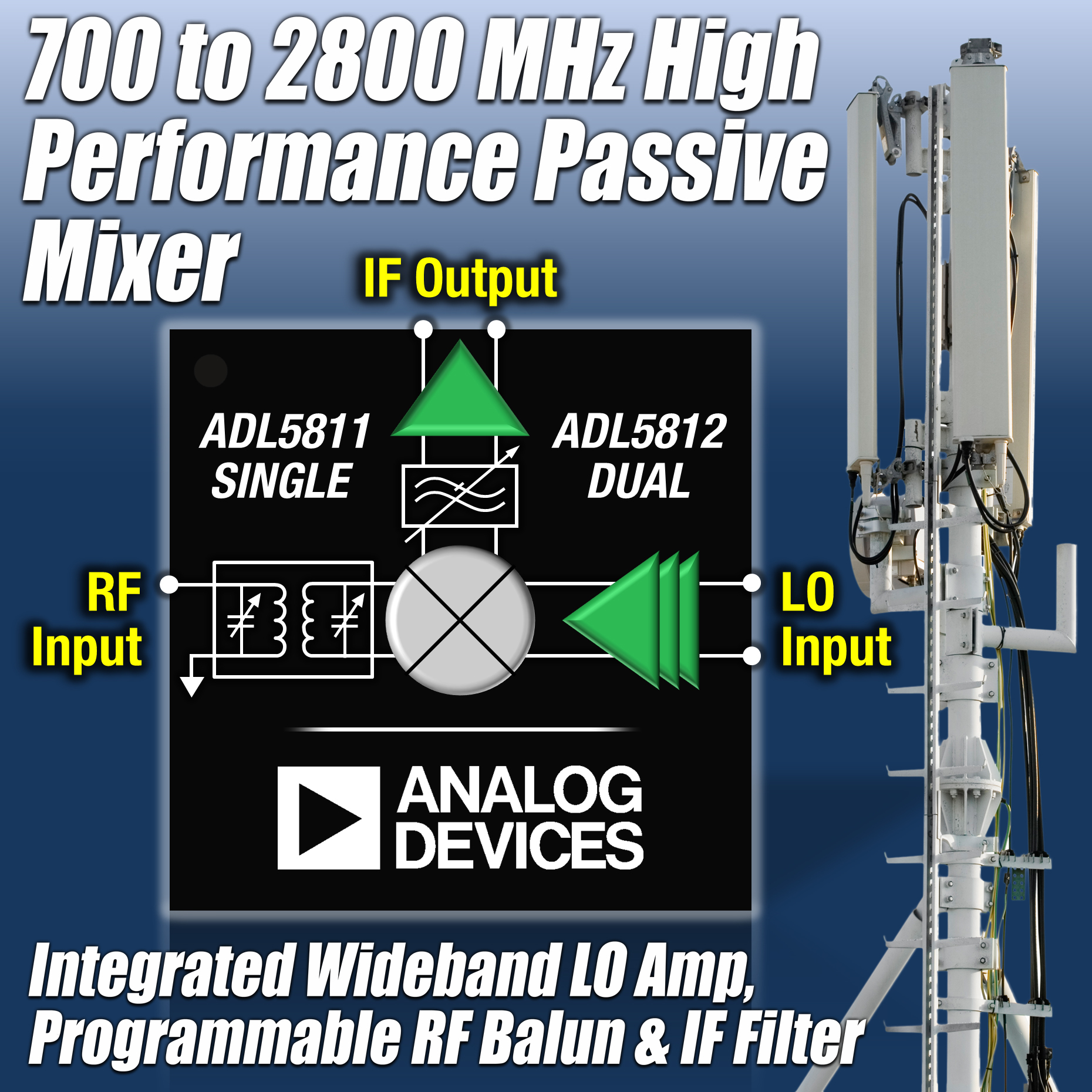

北京2011年5月12日電 /美通社亞洲/ --  Analog Devices, Inc. (ADI)，全球領先的高性能信號處理解決方案和 RF IC（射頻集成電路）供應商，最近推出業內集成度較高、面向通信應用的寬帶無源混頻器：單通道混頻器 ADL5811（http://www.analog.com/zh/pr0509/adl5811）和雙通道混頻器 ADL5812（http://www.analog.com/zh/pr0509/adl5812）。這兩款混頻器具有出色的線性度、低失真、低噪聲和卓越的寬帶頻率性能。新器件集成一個寬帶 LO（本振）放大器、一個可編程 RF 巴倫、一個高線性度混頻器內核、一個可編程 IF 濾波器和一個 IF 放大器，為設計多頻段、單板接收機提供了可能。

ADI 首款具有寬帶性能的多頻帶通信混頻器 - ADL58115812

新款 ADI 無源混頻器在單個器件中支持寬達700 MHz 至2800 MHz 的頻率范圍，其輸入 IP3（三階交調）為24 dBm，SSB 噪聲系數為11 dB ，功率轉換增益為7 dB。這些性能規格在整個工作頻率范圍內保持穩定。ADL5811和 ADL5812無源混頻器設計用于寬帶無線基礎設施應用和軟件定義無線電應用，包括多頻段/多標準蜂窩基站接收機、寬帶無線電鏈路下變頻器、多模式蜂窩中繼器和微微蜂窩應用。

ADI 公司線性和 RF 產品部副總裁 Peter Real 表示：“一般情況下，無線接收機的設計師們需要在有源混頻器與無源混頻器之間作出選擇，前者在寬帶性能方面表現優秀，但無雜散動態范圍卻表現一般，后者雖然在無雜散動態范圍性能方面表現較佳，但工作帶寬卻不如前者。ADL5811和 ADL5812無源混頻器則消除了這種折衷方案的必要，因為它們不但能夠提供工程師需要的線性度、失真和噪聲性能，而且支持真正意義上的寬帶頻率工作模式。”

• 下載數據手冊或申請樣片，請訪問產品頁面：http://www.analog.com/zh/pr0509/adl5811或http://www.analog.com/zh/pr0509/adl5812
• 查找 ADI 公司關于 RF/無線和通信解決方案的應用筆記和技術文章：http://www.analog.com/zh/pr0509/communications

新款無源混頻器在700 MHz 至2800 MHz 頻率范圍內的出色表現要歸功于三大技術進步，其中最突出的是限幅 LO 放大器的發展。與現有窄帶混頻器相比，這種放大器可以在較寬的帶寬范圍內產生一種上升時間較快的高壓方波，而不會導致直流電流上升。

第二種技術涉及一種調諧 RF 巴倫結構的集成，用來確保平衡的 RF 信號加載至 FET 混頻器。以前，窄帶混頻器集成一種由磁性或傳輸線路變壓器構成的 RF 巴倫，雖然損耗較低，但帶寬卻相當一般。

第三種技術是利用無源混頻器的結構產生一種能使 IF 放大器提前壓縮的復合信號。ADI 設計了一種調諧濾波器網絡來提供適當的和頻端（為 RF 和 LO 頻率的函數），由此降低了負載中無用邊帶的幅度。

ADL5811和 ADL5812的頻率可以通過三線式 SPI（串行端口接口）輕松更改，設計師無需借助外部阻抗匹配元件也可對混頻器進行調節。通過數字方式調節無源混頻器柵極的直流偏置電壓調節，可以進一步優化性能。為了盡量降低功耗，雙通道 ADL5812的每個通道都可以獨立使能或禁用。針對 DPD（數字預失真）發射觀測接收機或非分集應用，單通道 ADL5811可以在一個多通道或多頻段平臺中部署單個接收機鏈。

ADL5811和 ADL5812無源混頻器的特性與優勢

• 限幅 LO 放大器實現寬帶寬
• 調諧 RF 巴倫結構確保 RF 信號良好均衡
• 調諧 IF 濾波器網絡提供適當的和頻端
• 單端50 Ω 輸入與 RF 和LO輸入相匹配
• 寬帶700 MHz 至2800 MHz 頻率范圍
• 輸入 IP3：24 dBm
• SSB 噪聲系數：11 dB
• 功率轉換增益：7 dB

供貨、報價與配套產品

作為完整無線通信信號鏈的一部分，ADL5811和 ADL5812無源混頻器可以與 ADI 的 AD8375/6 IF DGA 或ADL5561/2差分放大器及 ADF435X 系列頻率合成器配合使用，共同構成完整的接收機信號鏈。

RF IC 產品組合覆蓋整個 RF 信號鏈

ADI 公司利用完善的設計技巧、系統知識與工藝技術，提供覆蓋整個 RF 信號鏈的 RF 產品，從業界領先的高性能分立 RF 功能模塊，到高度集成的多功能、單芯片 RF 解決方案。這些產品同時提供眾多免費設計工具、評估板和其它設計資源，為 RF 系統的開發提供了極大便利。欲了解更多有關詳情，請訪問：http://www.analog.com/zh/pr0509/rf，或致電中國技術支持中心：400 6100 006，及發送郵件至 china.support@analog.com。
